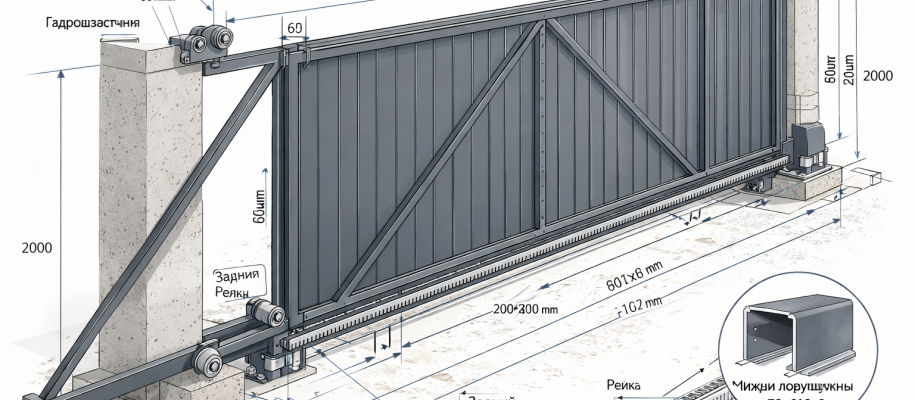

Чертеж откатных ворот позволяет заранее понять устройство конструкции и правильно рассчитать все элементы системы. При проектировании важно учитывать размеры проема, вес створки, тип фурнитуры и особенности установки автоматики. Грамотно выполненный проект откатных ворот помогает избежать перекосов, неправильной работы роликов и перегрузки привода. Схема устройства откатных ворот обычно включает направляющую балку, роликовые каретки, противовес, опорные столбы и комплект автоматики. Понимание этих элементов упрощает проектирование и позволяет подготовить точный расчет материала.
Конструкция раздвижных ворот на роликах основана на принципе консольного перемещения створки вдоль ограждения. Основная нагрузка распределяется на роликовые опоры, закрепленные на фундаменте. Благодаря этому створка движется плавно и не касается земли. Такая конструкция сдвижных ворот считается одной из самых надежных и подходит как для частных домов, так и для промышленных объектов.
Расчет размеров
Перед началом работ необходимо выполнить расчет размеров конструкции. Чертеж откатных ворот учитывает ширину проезда, высоту створки и длину противовеса. Неправильные расчеты могут привести к нестабильной работе всей системы.
При проектировании откатных ворот учитываются следующие параметры:
- стандартные варианты ширины проема: 4, 5 или 6 метров;
- длина створки обычно составляет ширину проема плюс противовес;
- противовес для откатных ворот: примерно 40-50% от ширины проезда;
- расстояние между роликами зависит от длины балки и веса конструкции;
- высота ворот и тип заполнения;
- расчет материала для каркаса и направляющей балки.
Для примера, если ширина проезда составляет 4 метра, общая длина створки будет около 6 метров. При проезде 5 метров длина конструкции увеличивается примерно до 7-7,5 метров. Эти параметры обязательно отражаются в проекте и в схеме сборки откатных ворот.
При разработке чертежа также учитывают возможность установки дополнительных элементов. Например, откатные ворота с калиткой требуют изменения конструкции каркаса и усиления отдельных узлов.
Подбор фурнитуры
После расчета размеров выполняется подбор фурнитуры. Именно от нее зависит надежность и срок службы конструкции. Комплект фурнитуры должен соответствовать весу створки и длине направляющей балки.
Основные элементы системы:
- направляющая балка;
- роликовые каретки;
- верхние поддерживающие ролики;
- нижний и верхний улавливатель;
- концевой ролик;
- монтажные пластины и крепеж.
Простые небольшие конструкции снабжают легкими комплектами фурнитуры. Для ворот шириной 5-6 метров и большим весом требуются усиленные системы. При выборе учитывается расчет материала и предполагаемая интенсивность эксплуатации. Надежная фурнитура обеспечивает плавное движение и предотвращает износ конструкции.
Подбор автоматики
Устройство автоматических откатных ворот включает электропривод и блок управления. Подбор автоматики выполняется с учетом веса створки и длины конструкции.
При выборе привода учитываются следующие параметры:
- вес ворот и тип каркаса;
- длина створки и противовеса;
- интенсивность использования;
- наличие дополнительных систем безопасности;
- климатические условия эксплуатации.
Автоматика позволяет открывать ворота дистанционно и значительно упрощает эксплуатацию. В систему могут входить пульты управления, фотоэлементы безопасности и сигнальная лампа. Для правильной работы необходимо учитывать схему сборки откатных ворот и заранее предусмотреть место для установки привода.
Варианты готовых конструкций и «Свари сам»
При установке ворот можно выбрать два варианта: приобрести готовую конструкцию или изготовить систему самостоятельно по чертежу. Самостоятельная сборка требует точного проектирования, правильного расчета материала и подбора качественной фурнитуры.
Компания Sellmax предлагает ворота для самостоятельной сборки, а также широкий выбор комплектующих для монтажа и системы автоматики. На сайте можно посмотреть размеры и фото конструкций перед покупкой. Доступные цены, большой ассортимент и оперативная доставка по Украине позволяют подобрать все необходимые компоненты для установки откатных ворот в одном месте.
