Встановлення автоматики на відкатні ворота своїми руками

Самостійно встановити автоматику на ворота можна, проте потрібна акуратність, увага до деталей і деякі технічні знання. Важливо дотримуватися інструкцій виробника обладнання і дотримуватися всіх норм безпеки. Монтаж автоматики на відкатні ворота починається з вивчення основних компонентів, кожен з яких відіграє важливу роль у забезпеченні автоматичного та безпечного функціонування воріт і підбору інструментів для монтажу.

Основні компоненти системи автоматики

Підключення автоматики воріт починається з огляду основних компонентів, які включають:

• електропривод - це центральний елемент системи автоматики, що відповідає за рух воріт. Він містить двигун, редуктор і контролер управління і приводить у рух ворітної полотно, забезпечуючи управління його відкриття і закриття;
• зубчаста рейка - металева рейка із зубами, що кріпиться до нижньої частини воріт, взаємодіє з шестірнею приводу і передає зусилля від приводу до воріт, забезпечуючи їхній рух;
• блок керування - електронний блок, що керує роботою приводу та іншими компонентами системи, може містити різні налаштування схеми підключення. На блок надходять сигнали від пультів, датчиків і кінцевих вимикачів, завдяки чому відбувається контроль роботи двигуна і забезпечення безпеки;
• пульти дистанційного керування - портативні пристрої для дистанційного керування воротами. Деякі пульти можуть підтримувати кілька каналів для керування різними пристроями;
• кінцеві вимикачі - датчики, що встановлюються на кінцевих точках шляху воріт для визначення положення воріт і надсилання сигналів на блок керування для зупинки двигуна.

Опціонально в системі автоматики можуть бути спеціальні інфрачервоні датчики (фотоелементи), які виявляють перешкоди в зоні руху воріт і надсилають сигнали на блок керування для зупинки або реверсу руху воріт у разі перешкоди. Також для підвищення безпеки можна встановити сигнальну лампу, яка блимає під час роботи автоматики. У зв'язку з регулярними вимкненнями світла актуальним є під'єднання двигуна до резервної акумуляторної батареї для забезпечення роботи системи в разі вимкнення.

Підготовка до встановлення

Кілька ключових етапів, які допоможуть забезпечити успішне та безпечне встановлення:

1. Оцініть стан воріт. Переконайтеся, що ворота рухаються вільно, без заїдань і перекосів. За необхідності виконайте ремонт або регулювання. Перевірте напрямні, переконайтеся, що вони рівні та чисті, без пошкоджень і бруду.
2. Виберіть привід, що підходить за потужністю і типом для ваших воріт. Врахуйте вагу і довжину воріт, а також передбачувану інтенсивність використання. Переконайтеся, що в комплекті є всі необхідні деталі (привід, зубчаста рейка, блок керування, пульти, кінцеві вимикачі, фотоелементи тощо).
3. Підготуйте інструменти та матеріали.

Встановлення електроприводу на відкатні ворота може здійснюватися вже на готову конструкцію і одночасно з монтажем. Необхідні інструменти та матеріали для цього:

1. Зварювальний апарат;
2. Болгарка (кутошліфувальна машина);
3. Дриль із набором свердел;
4. Рулетка і рівень;
5. Гайкові ключі та викрутки;
6. Плоскогубці та кусачки;
7. Лопата і бетонна суміш (для заливки фундаменту);
8. Засоби індивідуального захисту (рукавички, окуляри).

Визначте місце для встановлення приводу. Воно має бути захищене від опадів і пилу. Якщо потрібно, залийте бетонний фундамент для встановлення воріт. Розміри і глибина фундаменту залежать від ваги і конструкції воріт, а також від характеристик ґрунту. Перед тим, як приступити до встановлення приводу воріт, необхідно визначити маршрути прокладання електропроводки для живлення приводу і датчиків. Переконайтеся, що кабелі будуть захищені від механічних пошкоджень і впливу вологи.

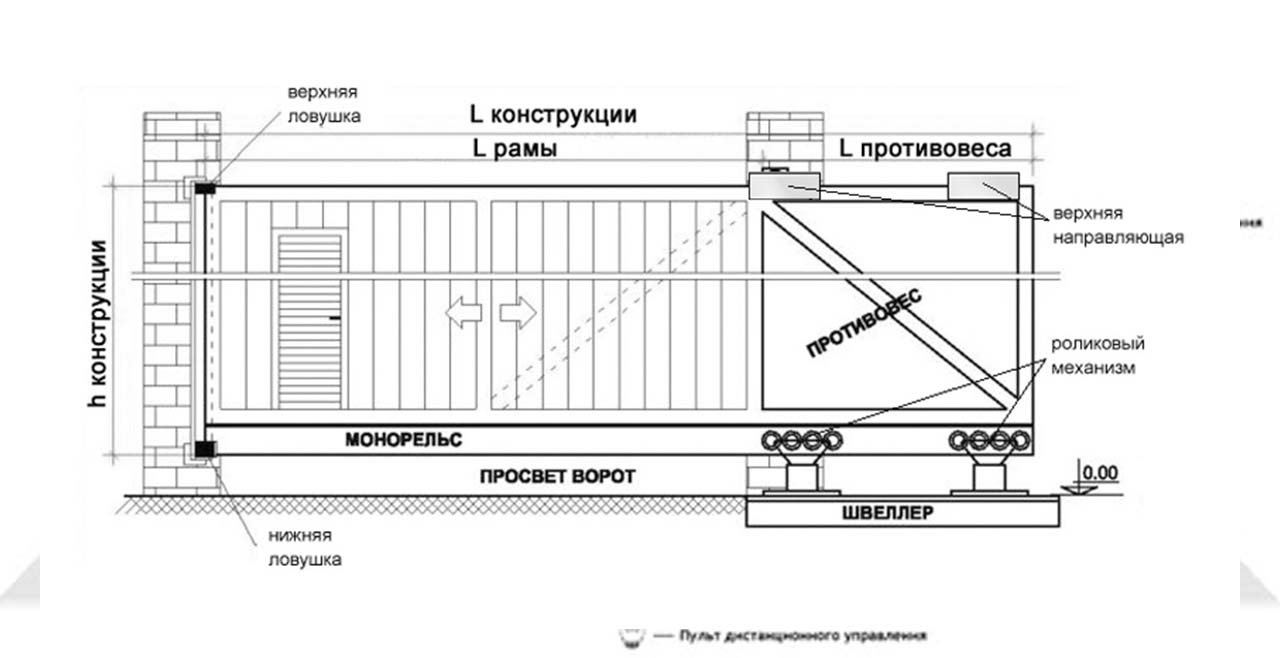

Монтаж автоматики на відкатні ворота

Самостійне встановлення автоматики на відкатні ворота включає кілька ключових етапів, які необхідно виконати послідовно:

1. Встановлення зубчастої рейки. Переконайтеся, що ворота рухаються вільно і не зачіпають за перешкоди, перевірте рівень горизонталі воріт і направляючої. Прикріпіть першу секцію зубчастої рейки до нижньої частини воріт за допомогою зварювання або болтів. Переконайтеся, що рейка розташована на одному рівні з передбачуваним положенням шестерні приводу. Використовуйте рівень, щоб забезпечити горизонтальне положення рейки. Продовжуйте кріпити наступні секції рейки, точно поєднуючи їх між собою. Прокотіть ворота вручну, щоб переконатися, що рейка зачіпається за шестерню приводу рівномірно по всій довжині.
2. Підключення приводу. Встановіть привід на заздалегідь підготовлений фундамент або майданчик. Зафіксуйте привід анкерними болтами або іншими кріпильними елементами. Відрегулюйте привід: поєднайте зубчасту шестерню приводу із зубчастою рейкою на воротах, перевірте, щоб зачеплення було плавним і без заїдань.
3. Підключення електричних компонентів. Встановлення мотора для відкатних воріт передбачає також під'єднання приводу до джерела живлення. Виконувати це необхідно відповідно до інструкції виробника за схемою підключення. Переконайтеся, що кабелі під'єднані правильно і надійно закріплені. Встановіть кінцеві вимикачі на рейці або стулці воріт у місцях, де ворота мають зупинятися під час повного відчинення та зачинення.

Після цього необхідно під'єднати кінцеві вимикачі до блоку керування приводу, і за наявності під'єднати фотоелементи, сигнальні лампи та інші елементи. Також необхідно налаштувати пульти дистанційного керування згідно з інструкцією, щоб вони синхронізувалися з приводом.

Налаштування та тестування системи

Встановлення автоматики відкатних воріт на ролики закінчується тестуванням. Необхідно ввімкнути електроживлення і перевірити роботу системи автоматики. Потрібно перевірити, як відчиняються і зачиняються ворота, переконатися, що вони рухаються плавно і зупиняються в потрібних точках. Відрегулювати зусилля і швидкість руху воріт на блоці управління, щоб уникнути надмірного тиску і прискорення. Перевірити роботу кінцевих вимикачів і фотоелементів, переконатися, що ворота зупиняються в разі виявлення перешкод. У фіналі потрібно перевірити роботу всіх компонентів системи: приводу, рейки, кінцевих вимикачів, фотоелементів і сигнальної лампи.

Часті проблеми та їхнє вирішення

Монтаж автоматики на відкатні ворота вимагає уважного виконання всіх етапів, від встановлення зубчастої рейки та приводу до підключення та налаштування електричних компонентів. Перед тим, як встановити автоматику на відкатні ворота, потрібно переконатися в справності всіх елементів.

Проблеми, пов'язані з неправильним встановленням:

1. Ворота рухаються ривками або нерівномірно.
2. Ворота не зупиняються в кінцевих положеннях або не реагують на кінцеві вимикачі.
3. Ворота не реагують на перешкоди або постійно зупиняються.
4. Ворота не реагують на пульти.

Проблема може бути як у зубчастій рейці, так і в програмному забезпеченні. Необхідно регулярно проводити технічне обслуговування системи автоматики, включно зі змащенням рухомих частин, перевіркою кріплень і станом електричних з'єднань, датчиків.
